PORTE BASCULANTE INVISIBLE

design Alberto Basaglia Natalia Rota Nodari + De Nardi R&D


Entrez chez vous directement avec votre propre voiture, à travers une brèche dans le mur qui disparaît comme par magie. Avec De Nardi, c’est possible grâce au système Invisible. Une porte basculante qui se fond parfaitement dans la paroi de sorte à ne pas interrompre la continuité visuelle des volumes architecturaux. Les prestations en termes de limitations énergétiques concernant Invisibile sont telles qu’elles permettent aux passionnés d’automobile de garer leur bolide directement dans le salon.
Invisible, comme toutes les portes de garage, De Nardi, exprime parfaitement l’engagement "forme et fonction" qui résume le savoir-faire typique du design italien. Des produits de haute qualité qui se distinguent par la beauté de leur forme. De Nardi se sert de la collaboration du Studio Basaglia Rota Nodari pour la direction du design de sa propre marque. Une équipe 100% italienne, composée de l’usine et de designer, qui travaillent pour créer l’innovation. On peut comprendre le concept innovant du projet entier dès la poignée. Un geste graphique, presqu’artistique, sur la paroi qui atteint toute les fonctions étudiées de manière ergonomique pour faciliter l’ouverture de la porte.
De Nardi contrôle le cycle entier de production : projet, production, consigne direct avec ses propres moyens, pose avec du personnel hautement qualifié et enfin l’assistance après-vente, à laquelle nous tenons particulièrement.

Dimensions version débordante















L=lumière horizontale
H=orifice pour lumière verticale
Hp=hauteur de passage
I=31 cm manuel tant débordant que non débordant, 34 cm motorisé tant débordant que non débordant (long manche +4 cm)
Ma=largeur montante
Mb=profondeur montante

DIMENSIONS DES MONTANTS VERSION DÉBORDANTE OU NON DÉBORDANTE
AVEC OU SANS MOTORISATION
 Ma x Mb
Jusqu'à L 340 x H 280 cm
Ma x Mb
Jusqu'à L 420 x H 280 cm
Ma x Mb
Jusqu'à L 500 x H 280 cm
Standard14 x 2916 x 2918 x 29
Avec isolant finition en okoumè16 x 2918 x 29non exécutable
Avec isolant finition en tôle d'acier18 x 2918 x 29non exécutable

Mesures: largeur jusqu'à 500 cm - hauteur jusqu'à 280 cm

Dimensions version non débordante















L=lumière horizontale
H=orifice pour lumière verticale
Hp=hauteur de passage
S=7 cm non débordant normal, 0 cm non débordant à l’arc
I=31 cm manuel tant débordant que non débordant,
  34 cm motorisé tant débordant que non débordant
 (long manche +4 cm)
Ma=largeur montante
Mb=profondeur montante

DIMENSIONS DES MONTANTS VERSION DÉBORDANTE OU NON DÉBORDANTE
AVEC OU SANS MOTORISATION
 Ma x Mb
Jusqu'à L 340 x H 280 cm
Ma x Mb
Jusqu'à L 420 x H 280 cm
Ma x Mb
Jusqu'à L 500 x H 280 cm
Standard14 x 2916 x 2918 x 29
Avec isolant finition en okoumè16 x 2918 x 29non exécutable
Avec isolant finition en tôle d'acier18 x 2918 x 29non exécutable

Mesures: largeur jusqu'à 500 cm - hauteur jusqu'à 280 cm

Détails de contruction

SECTION TYPE AVEC PLÂTRE PÉRIMÉTRAL

En cas de murs du bâtiment crépis la basculante est équipé avec grillage elettro-soudés
N.B.: La finition appliquée sur le vantail ne doit pas dépasser 3 Kg/mg
N.B.: Dans la version avec EPS 50 mm l'espace nécessaire entre la porte basculante et le plafond doit être au moins égale à 4 cm.

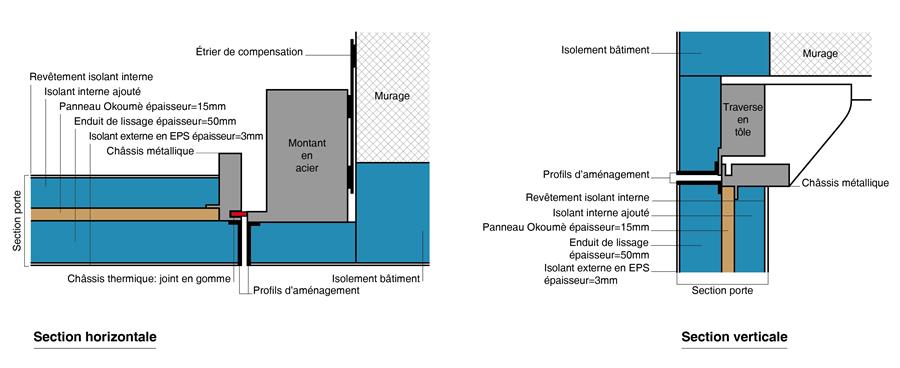

SECTION TYPE AVEC ISOLEMENT

En cas de murs du bâtiment crépis la basculante est équipé avec grillage elettro-soudés
N.B.: La finition appliquée sur le vantail ne doit pas dépasser 3 Kg/mg
N.B.: Dans la version avec EPS 50 mm l'espace nécessaire entre la porte basculante et le plafond doit être au moins égale à 4 cm.
